Abstrak· Artikel ini menyediakan gambaran keseluruhan teknikal yang komprehensif tentangPenguji Flash Satu Klik, instrumen pengukuran yang merevolusikan kawalan kualiti dimensi industri. Ia meliputi seni bina sistem optik, prinsip pengukuran, ciri prestasi dan domain aplikasi, menggunakan data industri dan spesifikasi teknikal.
01. Seni Bina Optik dan Prinsip Telesentrik

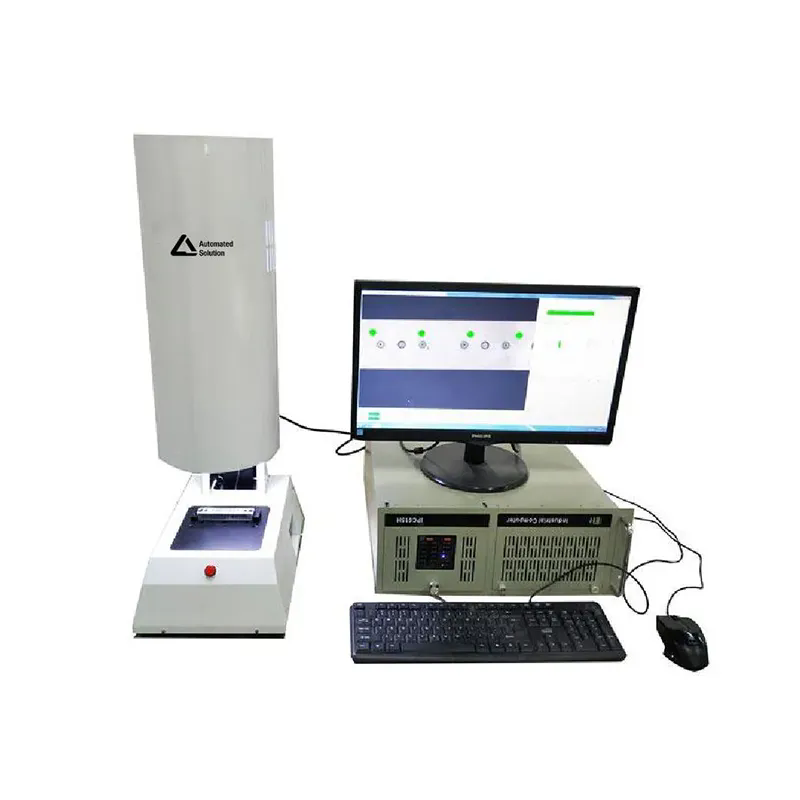

ThePenguji Flash Satu Klikdibina di sekeliling sistem optik dwi telesentrik, reka bentuk yang secara asasnya membezakannya daripada alat pengukur imej konvensional [citation:1][citation:5]. Tidak seperti kanta standard di mana pembesaran berubah mengikut jarak objek, kanta telesentrik mengekalkan pembesaran berterusan dalam kedalaman medan yang ditentukan, dengan berkesan menghapuskan ralat perspektif dan paralaks [petikan:1].
Seni bina optik ini membolehkan instrumen menangkap medan pandangan yang besar dengan resolusi seragam merentasi keseluruhan satah imej. Sistem ini menggabungkan kamera industri beresolusi tinggi, biasanya dengan 5 hingga 20 megapiksel, dengan kanta telesentrik yang menghasilkan medan imej rata [citation:6][citation:12]. Kedalaman medan yang besar, selalunya melebihi 16mm dalam beberapa konfigurasi, membenarkan pengukuran ciri berperingkat tanpa memerlukan pelarasan fokus berbilang [citation:1][citation:12].
Dwi Telesentrik
16–310 mm
60 mm hingga 250 mm diameter
02. Aliran Kerja Pengukuran dan Kesederhanaan Operasi
Tiada lekapan atau jig diperlukan; bahagian boleh diletakkan di mana-mana dalam bidang pandangan [citation:1][citation:8].
Lengkapkan kitaran pengukuran dalam 1–3 saat untuk kebanyakan jenis bahagian [citation:4][citation:8].
Ukur sehingga 512 bahagian yang sama dalam satu tangkapan imej [citation:8][citation:12].
Perisian secara automatik memadankan templat bahagian tanpa penjajaran manual [petikan:4].
Aliran kerja operasi aPenguji Flash Satu Klikpada asasnya berbeza daripada CMM atau mikroskop tradisional. Operator hanya meletakkan bahagian pada peringkat pengukuran, memilih program yang sesuai dan memulakan pengukuran [citation:1][citation:4]. Instrumen menangkap imej medan penuh dan, menggunakan algoritma pengesanan tepi lanjutan, mengekstrak semua dimensi yang diperlukan secara serentak [petikan:8].
Kecekapan Operasi:Instrumen pengimejan tradisional selalunya memerlukan persediaan asal koordinat, operasi fokus berbilang dan pemilihan tepi manual. Penguji denyar menghapuskan langkah-langkah ini, mengurangkan masa pengukuran daripada minit kepada saat [citation:1][citation:5].
03. Ketepatan dan Spesifikasi Prestasi
ThePenguji Flash Satu Klikmencapai ketepatan pengukuran yang berdaya saing dengan sistem pengimejan tradisional sambil menawarkan daya pemprosesan yang jauh lebih tinggi [petikan:4]. Spesifikasi biasa diringkaskan di bawah.
| Parameter | Spesifikasi Biasa |
|---|---|
| Ketepatan Pengukuran | ±3.0 μm hingga ±10.0 μm (bergantung pada medan pandangan) [citation:2][citation:4][citation:9] |
| Kebolehulangan | ±1.5 μm hingga ±5.0 μm [citation:2][citation:9] |
| Medan Pandangan | 35 mm × 25 mm hingga 250 mm × 200 mm (atau lebih besar) [citation:2][citation:9][citation:12] |
| Perjalanan paksi Z | 40–200 mm (manual atau bermotor) [citation:2][citation:12] |
| Kelajuan Pengukuran | < 1 saat setiap produk (untuk bahagian bersaiz standard) [citation:4][citation:8] |
Ketepatan dikekalkan melalui beberapa ciri reka bentuk. Penggunaan pengekod parut beresolusi tinggi dengan resolusi 0.5 μm [petikan:6] digabungkan dengan algoritma pembetulan herotan lanjutan memastikan sistem memberikan hasil yang konsisten dan boleh diulang [petikan:4]. Instrumen biasanya ditentukur menggunakan piawaian yang boleh dikesan dan mengekalkan ketepatan dalam tempoh penggunaan yang lama [petikan:5].
04. Ciri Teknologi Teras
Beberapa teknologi teras membezakan One Click Flash Tester daripada instrumen pengukuran konvensional:
Sistem Optik
- Kanta telesentrik:Memastikan pembesaran berterusan dan menghapuskan ralat paralaks, kritikal untuk mengukur bahagian dengan variasi ketinggian [petikan:1].
- Pencahayaan boleh atur cara:Pencahayaan LED berbilang cincin, berbilang zon dengan keamatan boleh laras membolehkan kontras optimum untuk permukaan bahagian yang berbeza [petikan:6].
- Pengimejan resolusi tinggi:Kamera penderia Sony sehingga 20 MP memberikan butiran yang diperlukan untuk pengesanan tepi berketepatan tinggi [petikan:6].
Algoritma Perisian
- Pengekstrakan tepi:Algoritma pengesanan tepi yang dipatenkan memastikan tangkapan kontur bahagian yang tepat, walaupun dengan keadaan pencahayaan yang mencabar [petikan:4].
- Pembetulan herotan:Algoritma lanjutan mengimbangi sebarang herotan kanta sisa, mengekalkan ketepatan pengukuran merentas seluruh bidang pandangan [petikan:4].
- Padanan templat automatik:Perisian secara automatik mengenal pasti bahagian berdasarkan templat yang disimpan, menghapuskan keperluan untuk pemilihan program manual [petikan:4].
05. Domain Aplikasi dan Kes Penggunaan Industri
Penguji Denyar Satu Klik digunakan merentas pelbagai industri di mana pengukuran dimensi yang pantas dan berketepatan tinggi adalah kritikal [citation:4][citation:8][citation:9].
- Pembuatan elektronik dan PCB:Pemeriksaan penyambung, terminal dan ciri papan litar bercetak [citation:8].
- Pemesinan ketepatan:Pengukuran bahagian ketepatan kecil seperti pengikat, spring dan aci [citation:1].
- Komponen automotif:Kawalan kualiti bahagian yang dicop, kurungan dan komponen elektronik [citation:4][citation:9].
- Cincin pengedap dan produk magnetik:Pengukuran tepat bagi dimensi gelang dan toleransi bahagian magnetik [citation:1].
- Peranti perubatan:Pemeriksaan komponen perubatan yang kecil dan kompleks di mana ketepatan adalah kritikal [petikan:4].
- Acuan dan acuan suntikan:Pemeriksaan dimensi bahagian acuan dan ciri acuan [citation:4][citation:11].
06. Output Data dan Keupayaan Pelaporan
Penguji Flash Satu Klik menyediakan ciri pengurusan data komprehensif yang menyokong aliran kerja jaminan kualiti [citation:4][citation:9].
- Laporan yang dijana secara automatik:Selepas ukuran selesai, sistem boleh menjana laporan pemeriksaan secara automatik dalam Word, Excel, PDF atau format imej [citation:11][citation:12].
- Analisis SPC:Kawalan proses statistik terbina dalam termasuk carta kawalan X-R dan Xm-R, dengan pengiraan automatik bagi indeks maksimum, minimum, purata, sisihan piawai dan keupayaan (Ca, Cp, Cpk) [petikan:11].
- Perbandingan CAD:Sistem ini boleh mengimport dan menindih lukisan CAD, membolehkan perbandingan langsung hasil yang diukur terhadap data reka bentuk [petikan:11].
- Eksport data:Data ukuran boleh dieksport untuk analisis lanjut atau penyepaduan dengan sistem pengurusan kualiti perusahaan [petikan:11].
Soalan Lazim
Spesifikasi produk mungkin berbeza-beza. Sentiasa rujuk dokumentasi pengilang untuk aplikasi khusus anda.
